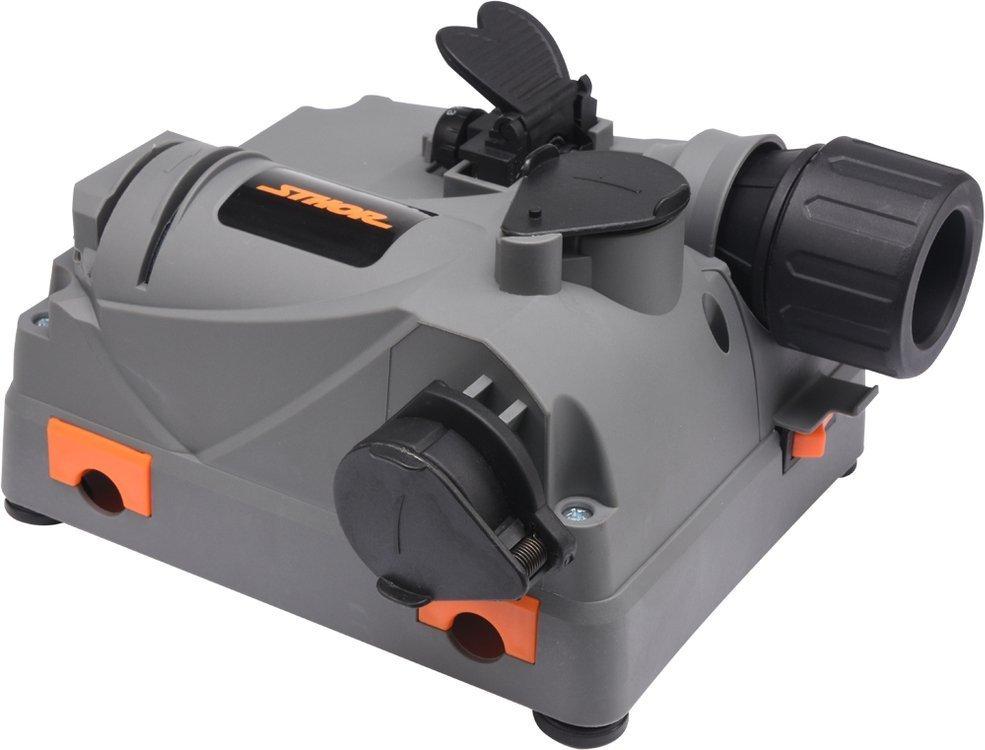

Багатофункціональний Заточувальний Верстат (150 Вт) VOREL® 73473

Багатофункціональна точила потужністю 150 Вт для заточування сталевих свердлів від 3 до 13 мм, ножів, ножиць, сокир та тесак.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Напруга мережі – 230 В

Частота мережі – 50 Гц

Номінальна потужність – 150 Вт

Номінальні обороти – 5500 хв-1

Діаметр свердла – 3 мм -13 мм

Кут нахилу свердла – 118 градусів

Клас ізоляції - II

Клас захисту - IP20

Рівень шуму:
   звуковий тиск LpA ± KpA - 81,56 ± 3 дБ (A)
   звукова потужність LwA ± KwA - 94,56 ± 3 дБ (A)

Вага – 1,62 кг

ПРИЗНАЧЕННЯ:

свердла для заточування свердлів по металу або універсальні свердла

ножі для заточування

ножиці для заточування

сокири та ножі для заточування, за умови, що всі вищезгадані вироби виготовляються зі сталі.

МЕТОД ВИКОРИСТАННЯ:

Перед початком роботи помістіть точилку на рівну, рівну та тверду поверхню.

Переконайтеся, що всі ніжки інструменту стоять на землі.

Стругачку слід використовувати тільки в сухих приміщеннях, в недоступному для сторонніх осіб, особливо дітей.

Заточення сокири, лез і ножиць:

Заточування сокир ножів і ножиць слід проводити в захисних рукавичках, що захищають від порізів.

Вибрати проріз для заточування типу леза.

Увімкніть точилку та зачекайте, поки не буде досягнуто номінальної частоти обертання.

Вставте лезо у відповідний паз і потягніть його в напрямку, протилежному напрямку обертання шліфувальної пластини, поміченому на корпусі точилки (II).

При перетягуванні лезо слід притискати до шліфувальної пластини з невеликим зусиллям. Повторіть операцію кілька разів.

Потім вимкніть точилку вимикачем і вийміть вилку з розетки.УВАГА! При заточуванні завжди тягніть лезо проти напрямку обертання точильного каменю. Не тягніть лезо у напрямку обертання шліфувальної тарілки.

Заточення свердла:

Перед тим, як заточувати свердло, його необхідно добре закріпити в тримачі. Для цього натисніть на клямку щелепи, щоб вони відкрилися (III).

За допомогою ручки-ручки встановіть діаметр трохи більше діаметра заточеного свердла, щоб забезпечити вільний рух свердла у тримачі.

Вставте ручку в гніздо для позиціонування свердла (IV). Зверніть увагу, що на рукоятці дриля є виступи, які необхідно вставити у виїмки гнізда (V).

Підніміть засувку щелепи, яка захопить свердло, поверніть свердло так, щоб воно захопилося у найвужчому місці (VI).

За допомогою ручки керування встановіть кількість матеріалу, що збирається під час заточування. При повороті маховика в напрямку стрілки кількість матеріалу, що набирається (VII) збільшується.

Для звичайного заточування свердла слід встановити мінімальний рівень матеріалу, що збирається. У разі сильнішого пошкодження свердла встановіть вищий рівень зібраного матеріалу.

Притисніть свердло до поверхні штифта (VIII), потім затягніть ручку рукоятки за годинниковою стрілкою, щоб закріпити свердло в рукоятці (IX).

Натисніть на клямку губки і відкрийте губки, потім витягніть патрон із прикріпленим свердлом із гнізда.

Підключіть точилку до електромережі, увімкніть точилку та зачекайте, поки не буде досягнуто номінальної швидкості.

Нахиліть кришку пристрою для заточування свердлів, зсунувши її в напрямку стрілки.

Вставте ручку після прикріпленого свердла в гніздо, переконавшись, що виступи на ручці збігаються з пазами в гнізді (X).

Коли ви почуєте звук скреготу, рухайте його вперед і назад протягом 5–10 секунд, притискаючи свердло з невеликим зусиллям до шліфувальної тарілки.

Потім вийміть патрон із гнізда, поверніть його на 180 градусів і повторіть операцію для іншого краю свердла. Завжди заточуйте обидва краї свердла.

УВАГА! Кожну кромку слід заточувати з однаковим часом та натискати з однаковим зусиллям. Це запобігатиме нерівномірному заточенню свердла.

У разі заточування свердел діаметром від 10 мм і більше, процес шліфування бічної поверхні свердла повинен бути виконаний.

Для цього після заточування, як описано вище, вставте ручку свердла в шліфувальний патрубок поверхні свердла та обережно натисніть на неї протягом кількох секунд (XI).

Потім вийміть патрон із гнізда, поверніть його на 180 градусів і повторіть операцію для іншої бічної поверхні свердла.

УВАГА! Кожну поверхню слід шліфувати однакову кількість часу та натискати з однаковим зусиллям. Це запобігатиме нерівномірному заточенню свердла.

Заточивши свердло, оцініть результати роботи.

Якщо вістря свердла після заточування стає синім або відрізняється від природного кольору сталі, це означає перегрів поверхні та тиск свердла на шліфувальну пластину під час заточування має бути зменшено.

Якщо після заточування кромки свердла немає однакової довжини, відрегулюйте час і тиск для заточування кожної сторони свердла.

ОЧИЩЕННЯ ПИЛЬНИХ КОНТЕЙНЕРІВ:

Стругачка обладнана двома ємностями, в яких збирається пил, що утворюється під час роботи.

Щоразу після закінчення їх слід спорожняти.

Для цього висуньте їх з корпусу точилки, очистіть, а потім прикріпіть до корпусу точилки.

ПАРАМЕТРИ:

Потужність [Вт]: 150

Швидкість обертання [1/хв]: 5500
